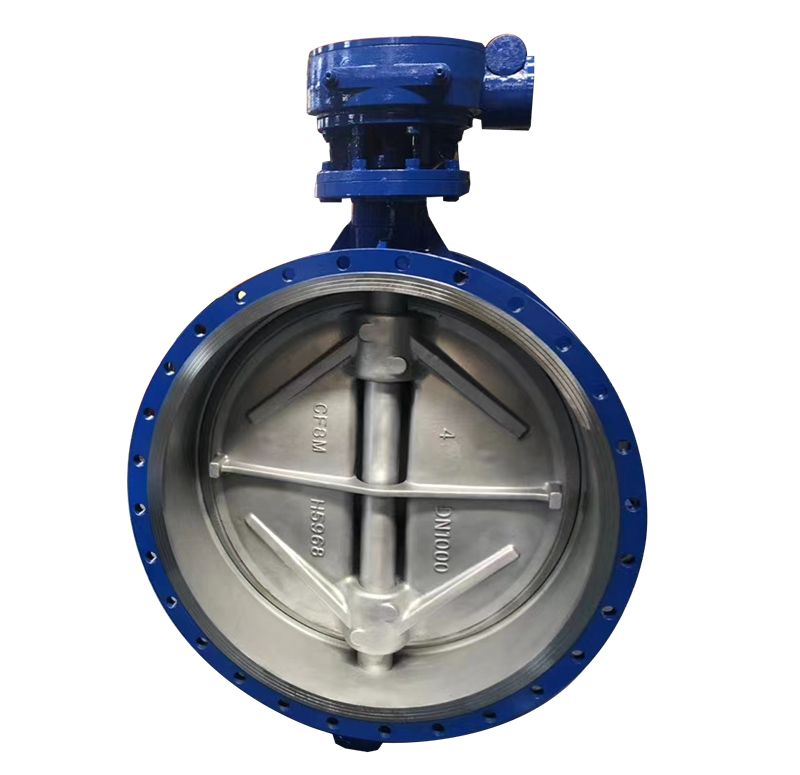

法蘭蝶閥的流體動力學特性分析

法蘭蝶閥在流體控制系統中廣泛應用，其流體動力學特性對于系統的性能和效率重要。通過對法蘭蝶閥的流體動力學特性進行分析，可以優化設計、提快速率并減少損失。法蘭蝶閥的流體動力學特性分析。

1.流量-壓降特性：

法蘭蝶閥的流量-壓降特性是其重要的流體動力學參數之一。閥門的開度直接影響流體的流量和通過閥門時的壓力損失。通常，隨著閥門開度的增加，流量逐漸增da，而壓降則減小。制造商通常會提供流量-壓降曲線，幫助用戶選擇合適的閥門規格。

2.流動阻力：

流動阻力是流體通過閥門時所遇到的阻力。法蘭蝶閥的流動阻力主要由閥門內部結構（如蝶板形狀和位置）決定。優化蝶板的設計可以降低流動阻力，提高流體通過閥門的效率。例如，采用流線型蝶板可以減少湍流，降低損失。

3.湍流與層流：

流體在通過法蘭蝶閥時，可能會從層流轉變?yōu)橥牧鳌Ｍ牧鲿?dǎo)致更高的損失和噪音。因此，設ji時應盡量避免或減少湍流的發生。通過CFD（計算流體動力學）模擬，可以預測不同工況下的流動狀態，并優化設計以減少湍流。

4.壓力恢復：

壓力恢復是指流體通過閥門后，壓力能夠恢復到接近入口壓力的程度。良好的壓力恢復可以減少系統中的損失。法蘭蝶閥的設計應考慮流道的平滑過渡，減少突變，從而提高壓力恢復率。

5.腔室效應：

法蘭蝶閥的腔室（即蝶板和閥體之間的空間）對流體動力學特性也有影響。腔室的存在可能導致流體滯留和渦流，增加流動阻力。優化腔室設計，使其更加緊湊和平滑，可以改善流體的流動特性。

6.動態響應：

法蘭蝶閥在快速啟閉時，會產生瞬態流動現象，如水錘效應。這些動態響應會對管道系統造成沖擊，甚zhi損壞設備。通過合理設計執行機gou和控制策略，可以減少瞬態流動的影響，確保系統的安quan穩定運行。

7.應用案例：

某化工廠在選擇法蘭蝶閥時，通過CFD模擬分析了不同蝶板形狀對流動阻力的影響。終選擇了流線型蝶板設計，顯著降低了流動阻力和損失，提高了整個系統的效率。

綜上所述，法蘭蝶閥的流體動力學特性分析包括流量-壓降特性、流動阻力、湍流與層流、壓力恢復、腔室效應和動態響應等方面。通過優化設計和合理的選型，可以提高閥門的性能，減少損失，確保系統的快速運行。
